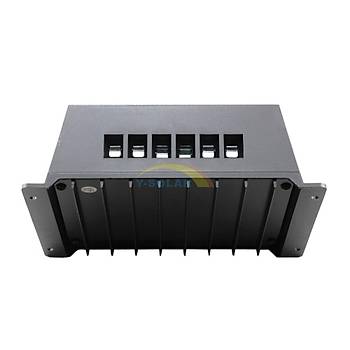

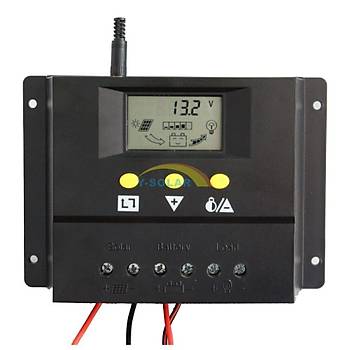

80A 12 V 24 V Güneş Kontrol PV paneli Pil Şarj Regülatörü Güneş sistemi Ev iç mekan kullanımı
R980
CE SERTİFİKALI
Ürün Açıklaması
1. GÜVENLİK
tam ve mal güvenliği dikkate tasarlarken verilmiştir ürünleri.
ancak yanlış bağlantı sistemi arıza veya hatta emniyet kaza. güvenliğiniz ve faydaları, operasyon sırasında aşağıdaki kurallara uyulması olmalıdır.
bu ürünün kurulumu olacaktır kav profesyoneller gözetiminde bu alanda.
bu kontrolör önlemek sudan, nem ve böcekler, kısa devreyi önlemek için.
çocuklar tutmak ve aciz kişiler uzak denetleyici
elektrikli isıtıcı denetleyici uzak tutmak, ısıtma makinesi ve diğer yüksek sıcaklık elektrikli ev aletleri; kontrolör önlemek yalıtım doğrudan muzdarip.
güneş paneli anma gerilimi kontrol edin, pil, önce ve yükler bağlantısı. 12 V anma gerilimi 12 V, 24 V anma gerilimi 24 V, 48 V anma gerilimi 48 V olduğunu.
emin pozitif ve negatif kutupları arasındaki bağlantıları Güneş panelleri, pil ve Yükler doğru.
kablo bağlama çapı akım gereksinimleri ile uyumlu olmalıdır. tiner çap kablosu kullanmayın, tiner çapı. büyük direnç, bu yüksek sıcaklık ve çıkış gücü azalan neden olur.
güneş paneli ve yüklerin toplam nominal akımı denetleyicisi anma akımından daha küçük olmalıdır.
bileşenleri sistemi doğru olmalı ve sıkıca bağlı. oksidasyon gelen terminalleri ve küflü önlemek, bağlantı sorun önlemek için.
Ürün özellikleri
Marka Adı:Y-SOLAR
is_customized:Evet
uygulama:Güneş Çalışma İstasyonu
maksimum Akım:80A
Model Numarası:80I
Anma Gerilimi:Diğer
Max input Voltage:50V
Max Power:1920W,24V;960W,12V
Battery Type:Lead-acid,GEL,Flooded
Charge Mode:PWM
Display:LCD display
Control Mode:Light and timer Control
ürün Parametre:
modeli: 60A solar şarj kontrolörü
anma çalışma gerilimi: 12 V/24 V DC OTO
anma çalışma akımı: 60A
güneş paneli: 50 V
şamandıra şarj gerilimi (ayarlanabilir): 13.8 V/27.6 V
düşük gerilim koruma (ayarlanabilir): 10.7 V/21.4 V
alçak gerilim kurtarma (ayarlanabilir): 12.5 V/25.0 V
yüksüz kaybı: 30mA
döngü gerilim düşümü: 200mV
sıcaklık telafisi:-4mv//
yüklenebilir maksimum kablo: 3 # AWG (25mm2)
çalışma sıcaklığı:-20 ~ 50
depolama sıcaklığı:-30 ~ 70
sıcaklık gereksinimi: ?90% yoğunlaşma yok
boyut: 130mm × 188mm × 62mm
montaj delik aralığı: 98mm × 178mm -- ?5
ağırlık: ?700g
şarj modu: PWM modu
güneş paneli powe: 720 W/12 V 1440 W/24 V
kurulum
1. Ready araçları ve kablolar. doğru kabloları eşleşen etmenizi öneririz. emin olun akım yoğunluğu < 4mm2 hat gerilim düşümü azaltılması iletken olduğunu. tavsiye: 60A 20mm2 kablosu ile. hava kontrol ediniz sitescompliance kurulumu ile ilgili güvenlik gereksinimleri. nemli önlemek lütfen, tozlu, yanıcı bir yer var, patlayıcı ve aşındırıcı gazların yüklemek için kumandayı kullanın.
2. bir sabit dikey düzlem içine denetleyici yüklemek için. gözenek boyutu ve gözenek See bölüm 5 aralığı. iyi bir termal kontrol koşulları sağlamak amacıyla, kenara lütfen kontrol altında her 10 cm alanı.
3. sağda gösterildiği Gibi, bağlayın (1) Yük, (2) pil ve (3) sırasına göre kontrolöre güneş Paneli (1) (2) (3). yük dikkat, pil, güneş paneli ve denetleyici aynı polarite.
4. soldaki harici sıcaklık sensörü içine Koymak kontrolör (prob bağlantı noktası). sıcaklık sensörü ile benzer olmalıdır uzay pil. (aksi takdirde, kontrolör kontrol tüm parametreleri yanlış sıcaklık telafisi.)
5. uzaktan izleme ve kontrol fonksiyonu varsa, dahil bir ucunu lütfen iletişim tel sağda kontrolör (haberleşme portu), diğer ucu ana bilgisayara bağlamak için.
yıkım: kazaları önlemek için, güneş panelleri yıkım sipariş edin, pil ve yük kesme denetleyicisi ile.
not: Pil polarite denetleyicisi zarar vermez, ama sen bir yük donanımları güvenlik riskleri var
Model |
60I |
80I |
anma Akımı |
60A |
80A |
anma Gerilimi |
12 V/24 V |
|
güneş paneli maksimum Gerilim |
50 V |
|
şamandıra Gerilimi |
13.7 V/27.4 V |
|
düşük Gerilim Ayırma |
10.7 V/21.4 V |
|
alçak Gerilim Yeniden Bağlanma |
12.6 V/25.2 V |
|
yüksüz kaybı |
< 30mA |
|
döngü gerilim bırak |
< 200mV |
|
şarj Modu |
PMW Modu |
|
sıcaklık Telafisi |
-4mV//° C |
1araçlar ve kablolar için hazır olsun. danışmanlık eğer eşleşen doğru kabloları. emin olun akım yoğunluğu < 4A/mm2 hat gerilim düşümü azaltılması iletken olduğunu. öneri: 30A 10mm2 kabloları ile. kurulum siteleri olup olmadığını kontrol ilgili güvenlik gereksinimleri ile uyum. nemli önlemek lütfen, tozlu, yanıcı bir yer var, patlayıcı ve aşındırıcı gazların yüklemek için kumandayı kullanın.
2sabit bir dikey düzlem içine denetleyici yüklemek için. gözenek boyutu ve gözenek See bölüm 5 aralığı. iyi bir termal kontrol koşulları sağlamak amacıyla, kenara lütfen kontrol altında her 10 cm alanı.
3 sağda gösterildiği Gibi, bağlayın (1) Yük, (2) pil ve (3) sırasına göre kontrolöre güneş Paneli (1) (2) (3). yük dikkat, pil, güneş paneli ve denetleyici aynı polarite.
4 harici sıcaklık sensörü Koymak içine kontrolörün sol (prob bağlantı noktası). sıcaklık sensörü pil benzer uzay konulmalıdır. (aksi takdirde, kontrolör kontrol tüm parametreleri yanlış sıcaklık telafisi.)
5 uzaktan izleme ve kontrol fonksiyonu varsa, dahil bir ucunu lütfen iletişim tel sağda kontrolör (haberleşme portu), diğer ucu ana bilgisayara bağlamak için.
yıkım: kazaları önlemek için, güneş panelleri yıkım sipariş edin, pil ve yük kesme denetleyicisi ile.
not: Pil polarite denetleyicisi zarar vermez, ama sen bir yük donanımları güvenlik riskleri var.
Installtion kablo alanı
> 3 # AWG (25mm2)
çalışma sıcaklığı
-20 ° C ~ 50 ° C
depolama sıcaklığı
-30 ° C ~ 70 ° C
nem gereksinimi
< 90%, yoğunlaşma yok
boyutu
130mm * 188mm * 62mm
montaj deliği aralığı
90mm 178mm -- 5
ağırlık
700g
paket içeriği:
1. 1 adet 80a güneş kontrol
2. 1 adet temp sensörü
3. 1 adet kullanım kılavuzu
güneş paneli powe: 720 W/12 V 1440 W/24 V
özellikleri:
> > görüntü LCD grafik sembolü
> > basit düğme operasyonu
> > otomatik Tanımlama Sistemi Gerilim seviyesi
> > akıllı PWM şarj modu
> > otomatik Sıcaklık Telafisi
> > ayarlanabilir şarj-deşarj kontrol parametreleri
> > Yük ayarlanabilir Çalışma modu
> > aşırı yük, kısa Devre Koruması
> > uzaktan izleme ve kontrol fonksiyonu (özel)
> > akü ters-deşarj koruması
> > pil Düşük Gerilim Ayırma (LVD)
> > akü ters bağlantı koruması
> > şarj ve deşarj Amper saat birikmiş fonksiyonu
LÜTFEN SOLAR ŞARJ VE RÜZGAR TÜRBİN ŞARJ CİHAZLARINI, AKÜ SİSTEMİNİZİ TANIMASI İÇİN ÖNCE AKÜLERİNİZE BAĞLAMAYI UNUTMAYINIZ
